|
硅酸铝制品
硅酸铝纤维制品
硅酸铝纤维制品是以煤矸石（高岭土）为主要原料，以电熔工艺生产，不产生排放，经高温熔化，甩丝成纤维，出丝（在出丝过程中加入适量粘合剂）、固化室加热固化、切割等工序制成，全过程采用自动控制，产品一次成型。
硅 酸铝纤维制品有：硅酸铝纤维棉、硅酸铝纤维板、硅酸铝纤维毡，硅酸铝管壳、硅酸铝针刺毯。产品可分二大类：防水型、普通型。
主要应用
1、化工工业高温反应管道设备、加热设备的壁衬、高温管道、异型管道、工业窑壁衬、焊接件消除应力的隔热、异型金属铸件消除力的隔热。
2、船舶工业的防火隔热。
3、建筑业、防火门的防火隔热。
4、电力工业、电力锅炉，汽轮机及核电隔热。
5、汽车、火车制造业、防火、隔热。
6、窑炉砌衬、窑炉炉门、顶盖隔热保温。
主要性能
1、低导热率、低热容量。
2、优良的抗震性及热稳定性。
3、无毒无害，具有优良的吸音、耐高温、耐水、耐冻性能
4、耐压强度高，具有优良的抗风蚀性能，容重轻，使用寿命长
5、优良的机加工性能。
6、非脆性材质，韧性好、尺寸精确、平整度好、易切割 安装，使施工更方便,更快捷。
7、燃烧性能为A级不燃材料，耐高温使用，普通型也能满足800℃使用，含铬产品推荐温度1350℃，毡、毯不含固化剂，受潮不变形，产量高，原料不受环保限采影响（煤矸石是煤炭的衍生物）温度在-40℃
-800℃范围内急冷急热，保温层不开裂，不脱落，不燃烧，耐酸、碱、油等。
一、硅酸铝棉
硅酸铝棉具有低导热率，优良的热稳定性化学稳定性不含粘结剂和腐蚀性物质的硅酸铝纤维棉，可用于设备的填充、纤维浇注料、涂抹料原料、真空成型制品原料。产品按其化学成分分为6类（括号内的字母为本成分类型的标记），普通型（C）、标准型（S）、高纯型（P）、高铝型（A）、含锆型（Zr)、含铬型（Cr）。
分类温度：
|
分类温度号 |
分类温度/℃ |
推荐使用温度/℃ |
|
1号 |
1000 |
≤800 |
|
2号 |
1200 |
≤1 o00 |
|
3号 |
1 250 |
≤1100 |
|
4号 |
1350 |
≤1 200 |
|
5号 |
1 400 |
≤1 250 |
|
6号 |
1 500 |
≤1350 |
|
注:推荐使用温度指材料长期使用的推荐温度,一般比分类温度低150℃～200℃,具体应视实际使用工况而定。 |
|
成分类型 |
w(AlO;) |
w(AlO,+SiO2) |
|
普通型(C) |
≥40.0% |
≥95.0% |
|
标准型(S) |
≥43.0% |
≥97.0% |
|
高纯型(P) |
≥47.0% |
≥98.5% |
|
高铝型(A) |
≥52.0% |
≥98.5% |
|
含锆型(Zr) |
w(AlOs+SiO+ZrO,)≥99.0%,w(ZrO)≥15.0% |
|
含铬型(Cr) |
w(Al.O.+SiO.+TCr.Os)≥99.0%,总铬(TCr2O,)≥1.2%,六价铬[Cr(Ⅵ)]≤0.1% |
二、硅酸铝板/毡
在热融甩丝过程中加入国际通用的粘结剂，经固化室热风穿透定型，电子计算机控制切割成型的硅酸铝板材。
硅酸铝板/毡可广泛用于电力锅炉，气轮机及核电隔热、高温管道加热装置壁衬，化工高温反应设备、焊接件、异型金属铸件消除应力的隔热，建筑防火、窑炉炉门、顶盖隔热。
规格：长1000-10000mm 宽：400、600、1200mm 厚：15-100mm
板的尺寸、密度及允许偏差：
|
长度允许偏差mm |
宽度允许偏差mm |
厚度允许偏差mm |
密度允许偏差% |
|
±5 |
±5 |
+3
-2 |
±15 |

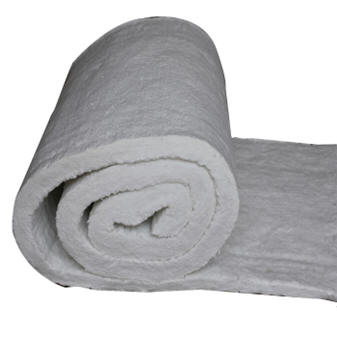

三、硅酸铝针刺毯
硅酸铝针刺纤维毯，采用原料煤矸石，所成纤维经沉降针、热定型、纵横切、打卷等工序制成。质地均匀，表面平整，具有优良的抗拉强度，因硅酸铝针刺毯本身不含粘结剂，所以大大提高了耐热程度。
技术性能：
毯、毡的尺寸与体积密度的允许偏差：
|
品名 项目 |
标准型 |
高纯型 |
高铝型 |
含锆型 |
|
工作温度（℃） |
1000 |
1100 |
1200 |
1350 |
|
颜色 |
洁白 |
洁白 |
洁白 |
洁白 |
|
体积密度（kg/m3） |
96
128 |
96
128 |
128
160 |
128
160 |
|
永久线收缩（%）（保温24小时，体积密度128kg/m3） |
-3（1000℃） |
-3（1100℃） |
-3（1200℃） |
-3（1350℃） |
|
各热面温度下导热系数（W/m.K）
(体积密度128 kg/m3) |
0.09(400℃)
0.16(400℃)
0.20(400℃) |
0.09(400℃)
0.16(800℃)
0.20(1000℃) |
0.12(600℃)
0.20(1000℃) |
0.16(800℃)
0.20(1000℃) |
|
抗拉强度（Mpa）
(体积密度128 kg/m3) |
0.04 |
0.04 |
0.04 |
0.04 |
|
化
学
组
织
（%） |
AL2O3 |
43 |
47-49 |
52-55 |
39-40 |
|
AL2O3+SiO2 |
97 |
99 |
99 |
- |
|
AL2O3+SiO2+
ZrO2 |
- |
- |
- |
99 |
|
ZrO2 |
- |
- |
- |
15-17 |
|
Fe2O2 |
＜1.0 |
0.2 |
0.2 |
0.2 |
|
Na2O+K2O |
≤0.5 |
0.2 |
0.2 |
0.2 |
毯、毡的导热系数指标：
|
类型 |
长度允许偏差 |
宽度允许偏差 |
厚度 |
密度允许偏差 |
|
标称值 |
允许偏差 |
|
毯 |
不允许负偏差 |
+15 mm
-2 mm |
<20 mm |
+4 mm
-2 mm |
±15% |
|
≥20 mm |
+8 mm
-2 mm |
|
毡 |
±4 mm |
±3 mm |
<15 mm |
+2 mm
-2 mm |
±15% |
|
≥15 mm |
+3 mm
-3 mm |
毯、毡的抗拉强度指标：
|
标称密度Kg/m3 |
导热系数(平均温度500℃±1℃ )W(m·K) |
|
<64 |
≤0.192 |
|
64~95 |
≤0.178 |
|
96～127 |
≤0.161 |
|
128～160 |
≤0.156 |
|
>160 |
≤0.153 |

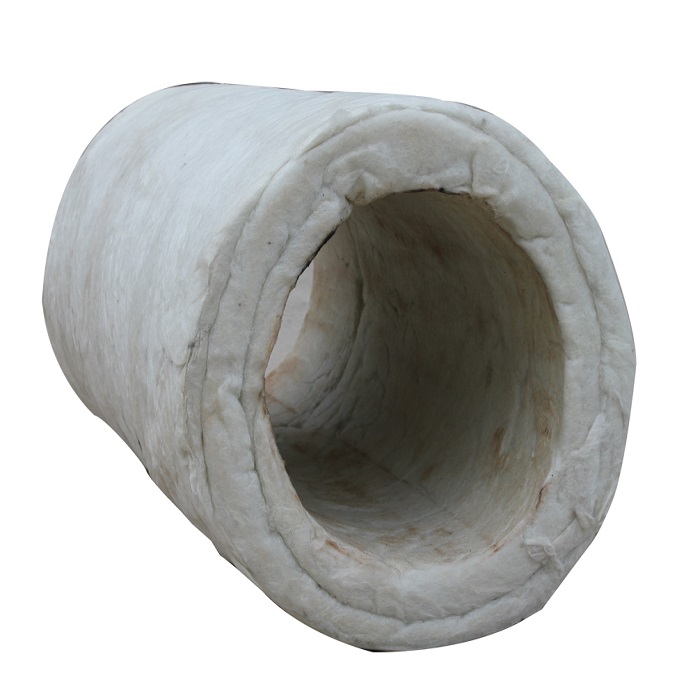

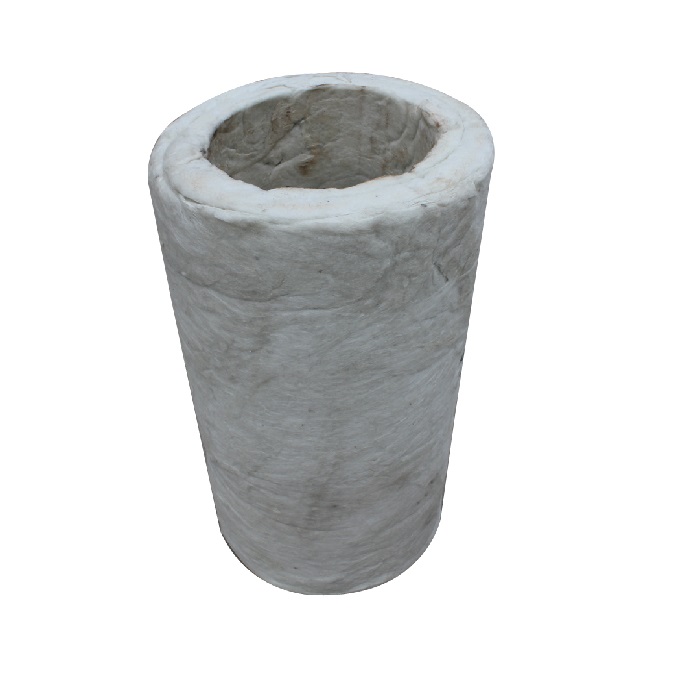

四、硅酸铝管壳
|
标称密度kg/m3 |
抗拉强度kPa |
|
<64 |
≥7 |
|
64～95 |
≥10 |
|
96~127 |
≥14 |
|
128~159 |
≥21 |
|
160~192 |
≥28 |
|
>192 |
≥35 |
管壳的尺寸、体积密度及允许偏差：
|
长度允许偏差mm |
厚度允许偏差mm |
内径允许偏差mm |
管壳偏心度% |
密度允许偏差% |
|
标称值 |
允许偏差 |
标称值 |
允许偏差 |
|
+10 |
<45 |
+4
-2 |
<102 |
+3
-1 |
≤10 |
±15 |
|
≥45 |
+5
-3 |
≥102 |
+4
-1 |

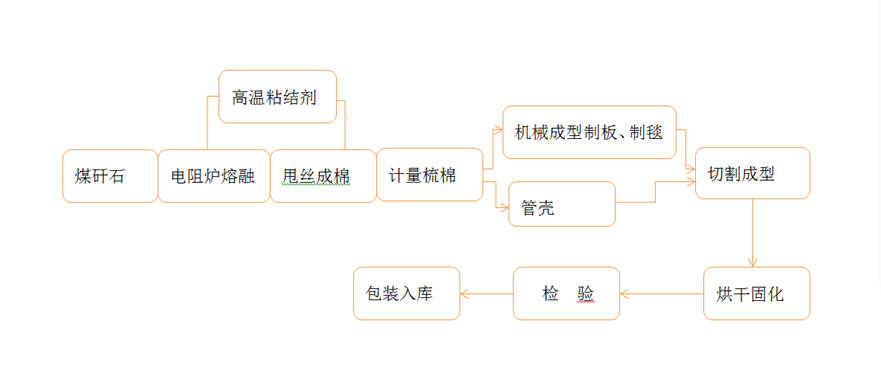

生产工艺
说明
硅酸铝制品在初次使用时、当构件温度超过200℃时硅酸铝制品会出现轻度烟雾，此为硅酸铝粘结剂挥发，短时间内硅酸铝制品会变为褐色，运行1-3天后硅酸铝自然恢复原白色，而且对产品质量不会造成任何的影响。

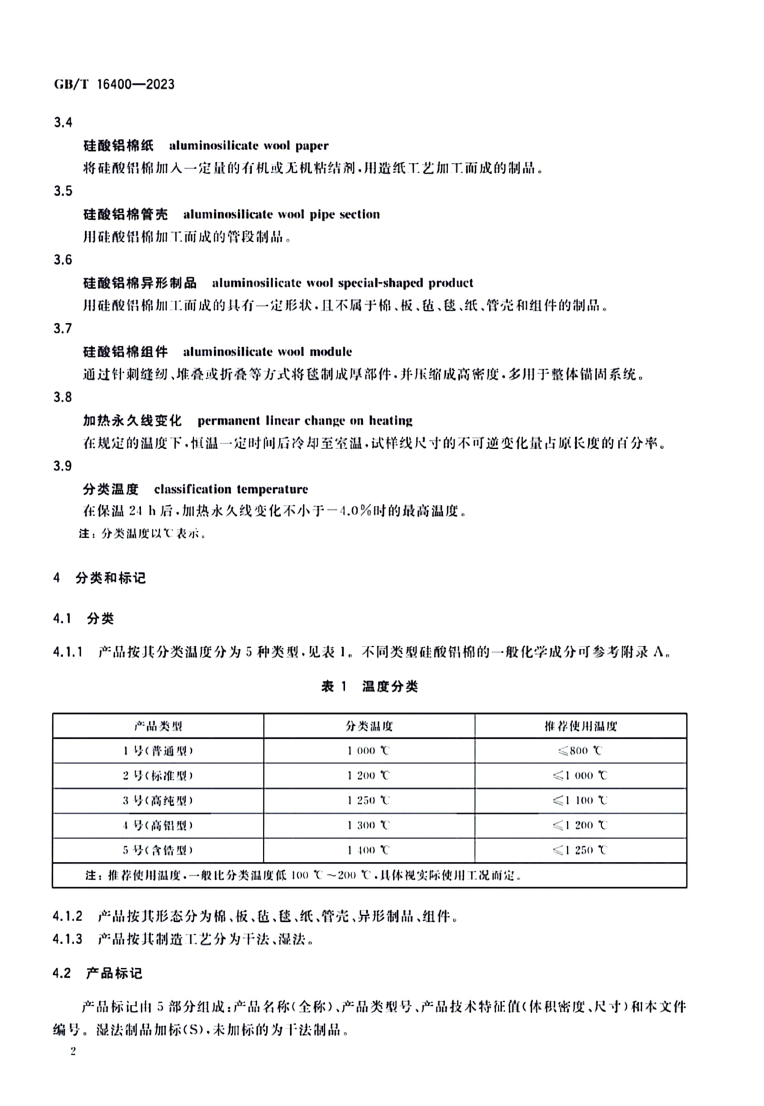

执行标准

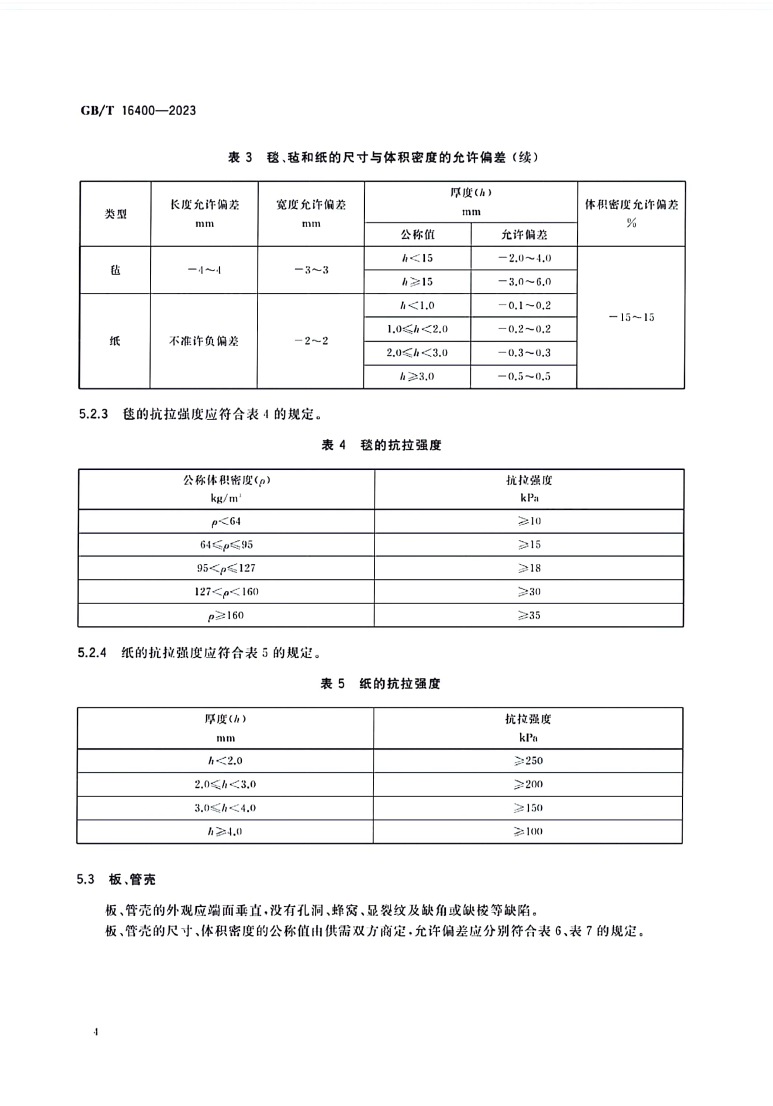

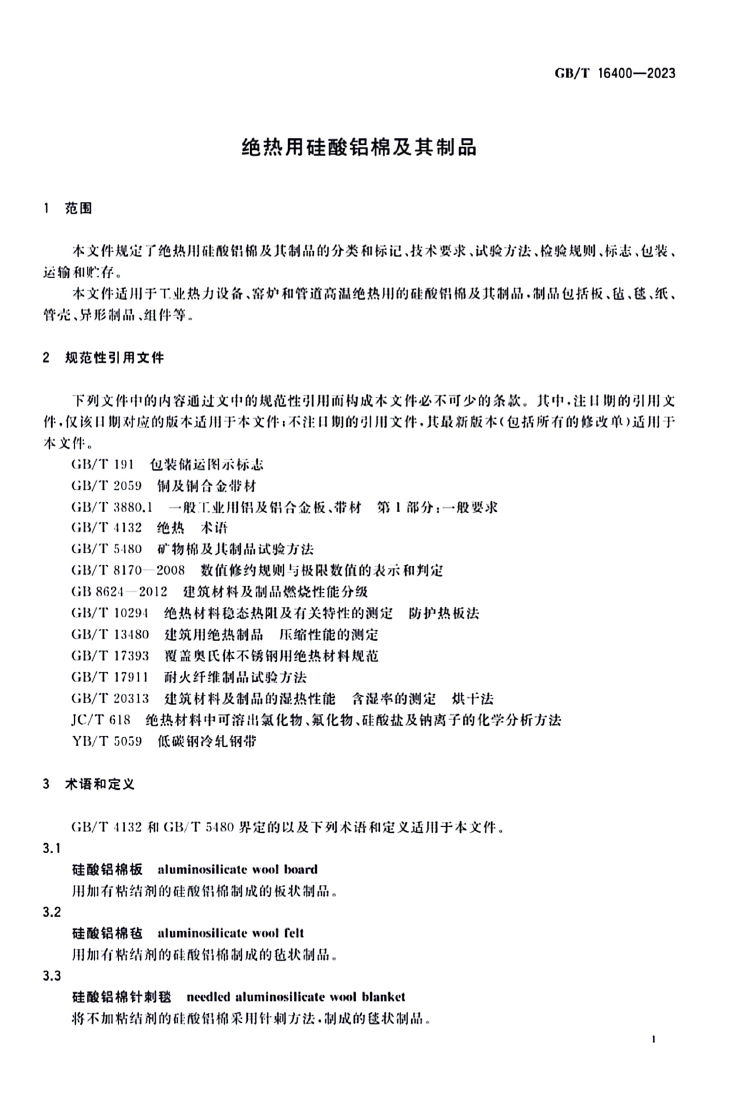

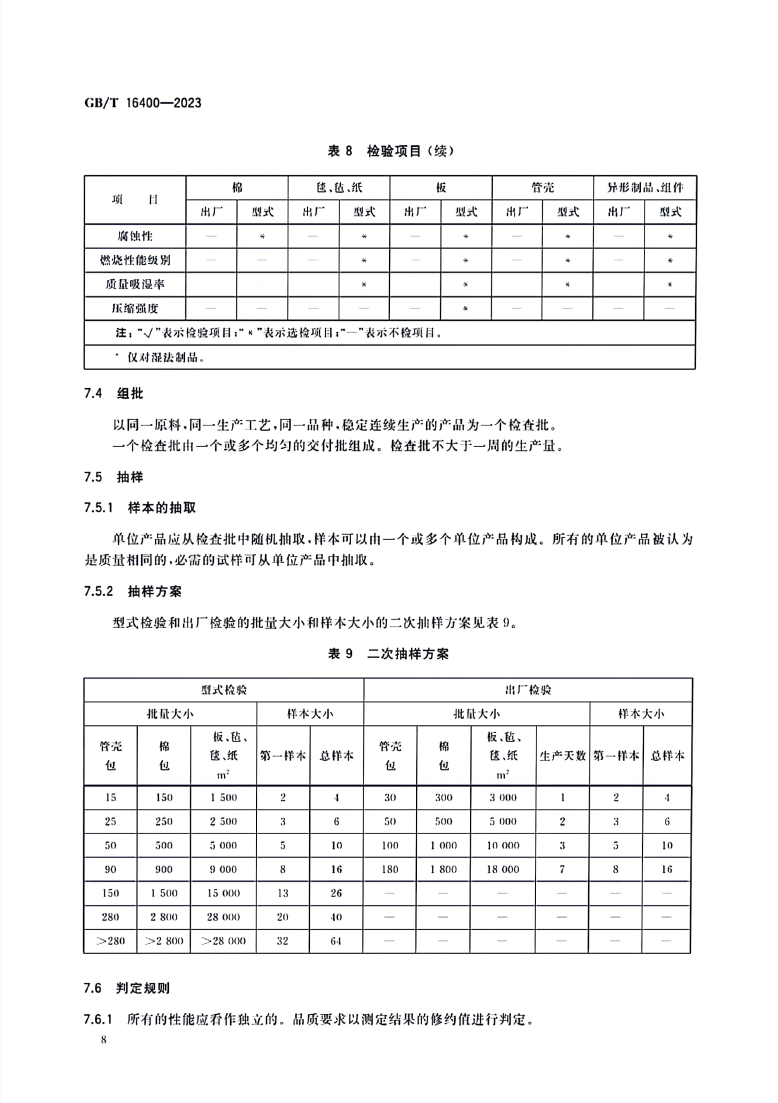

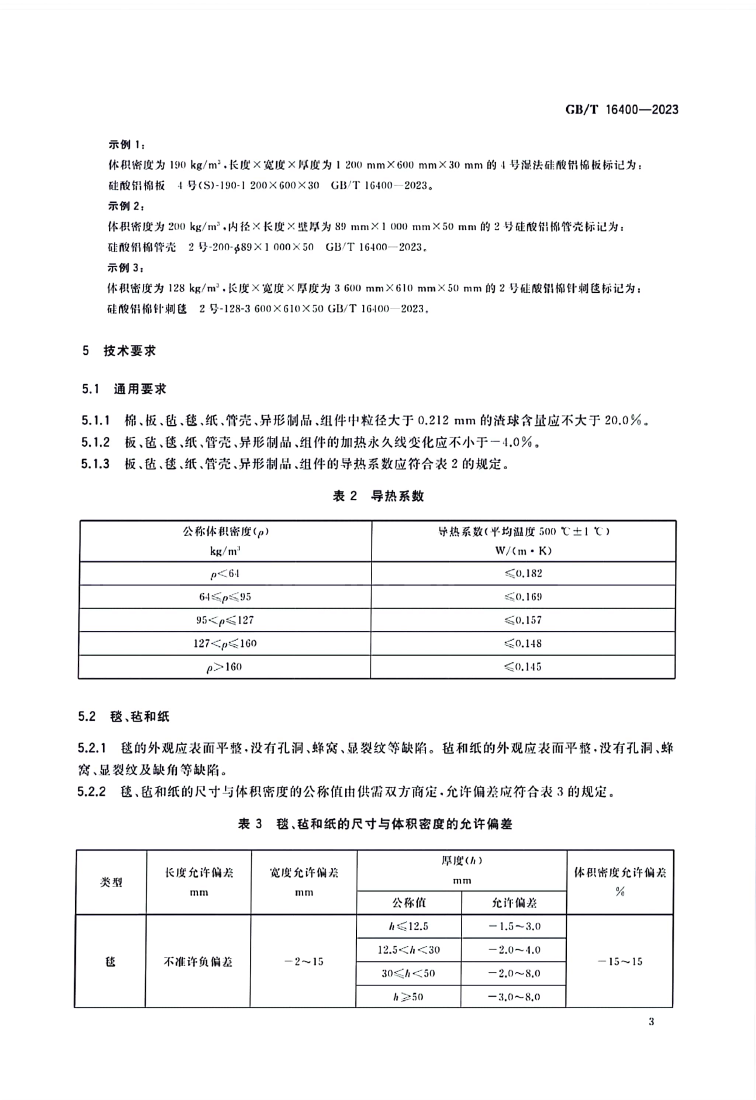

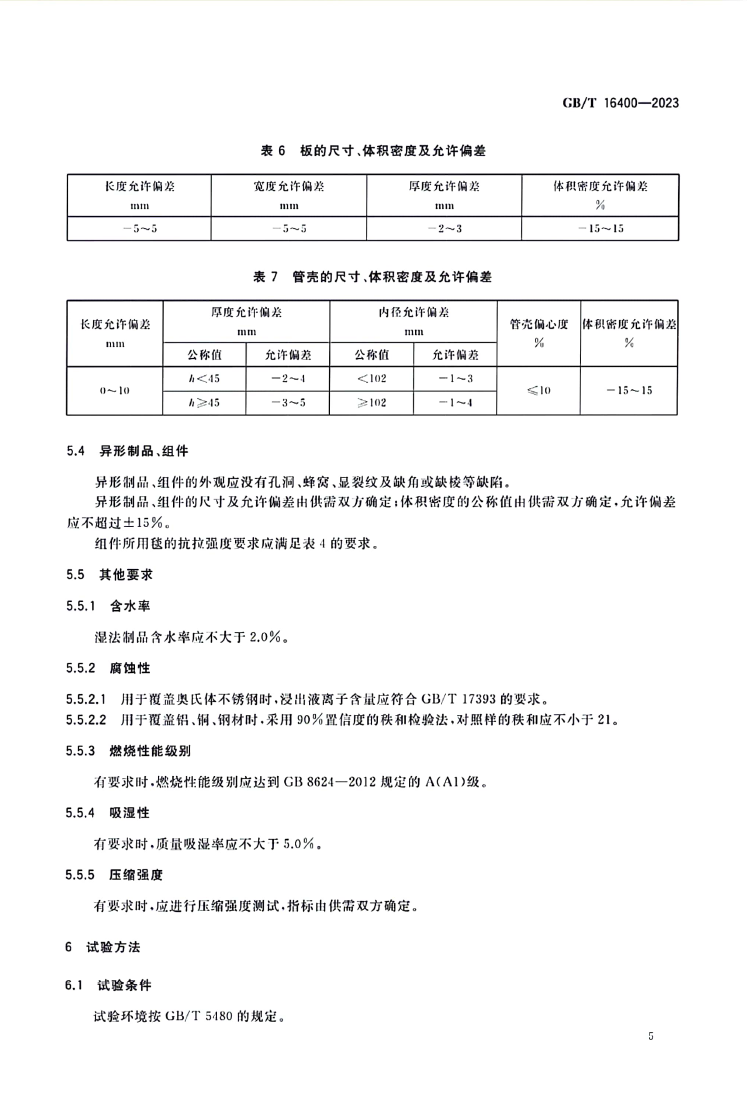

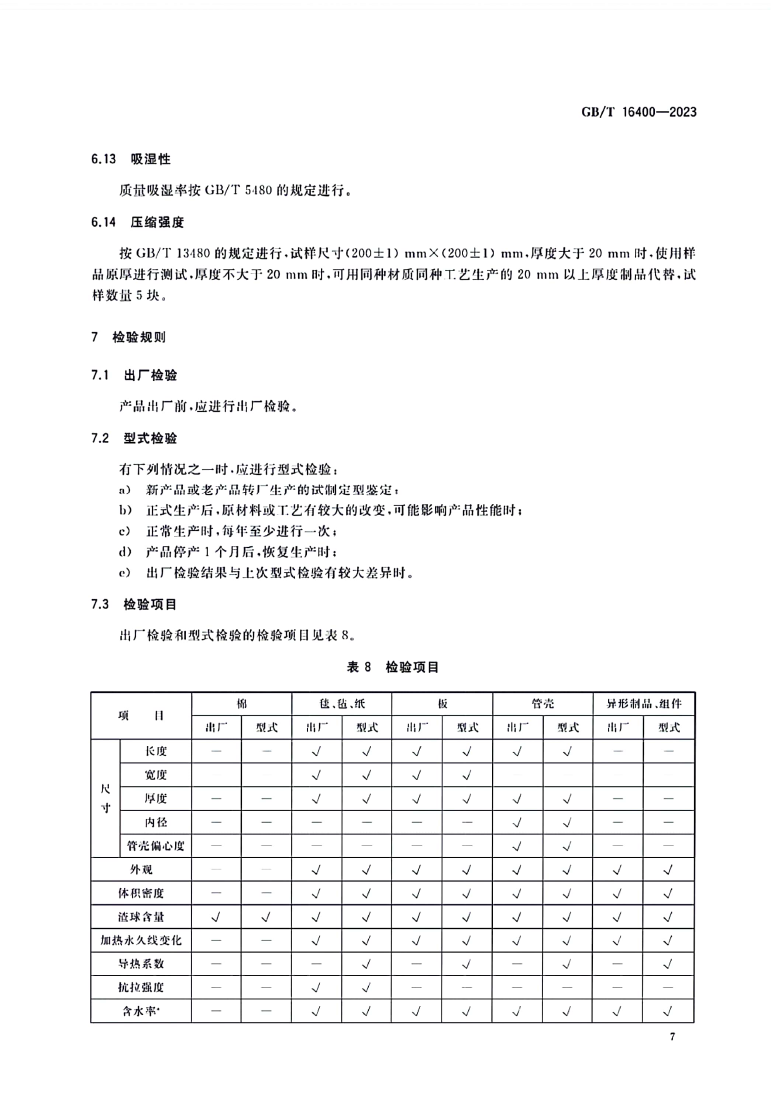

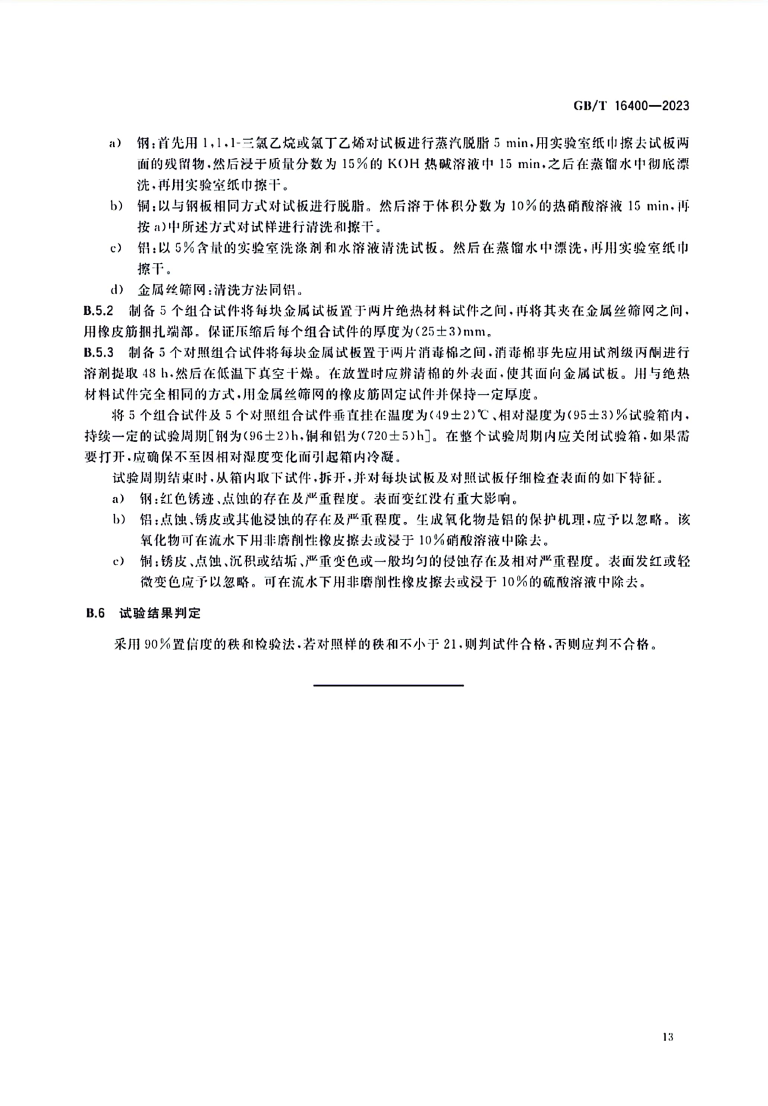

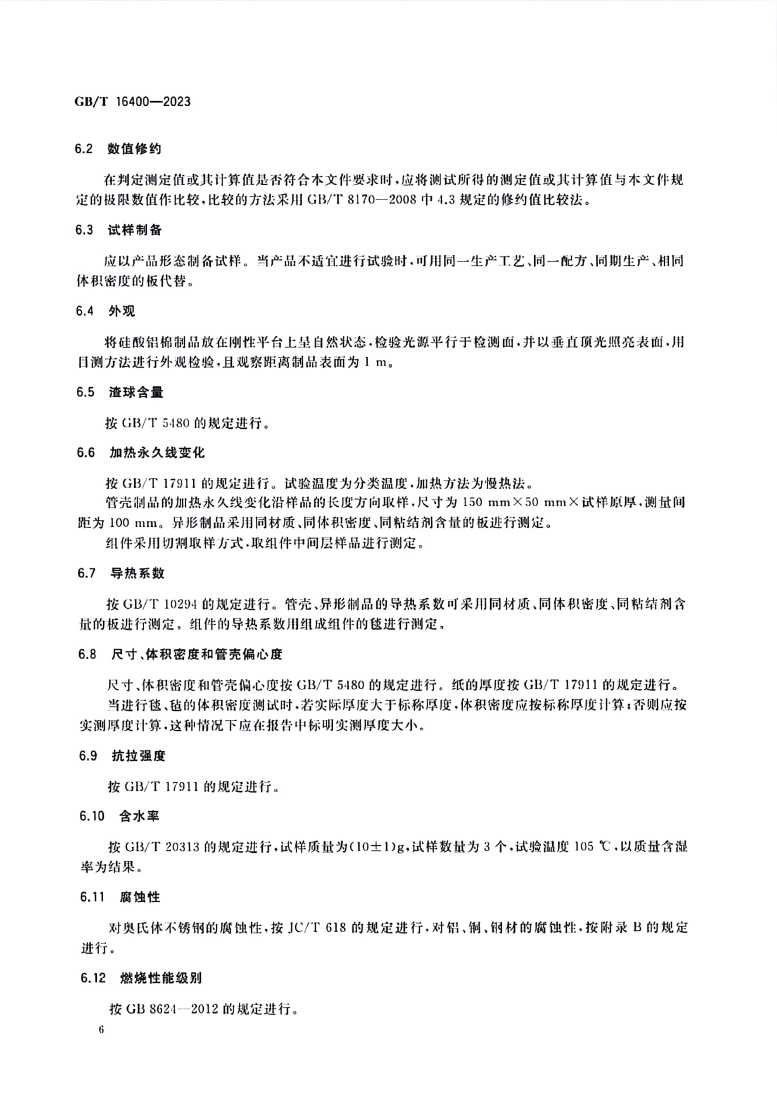

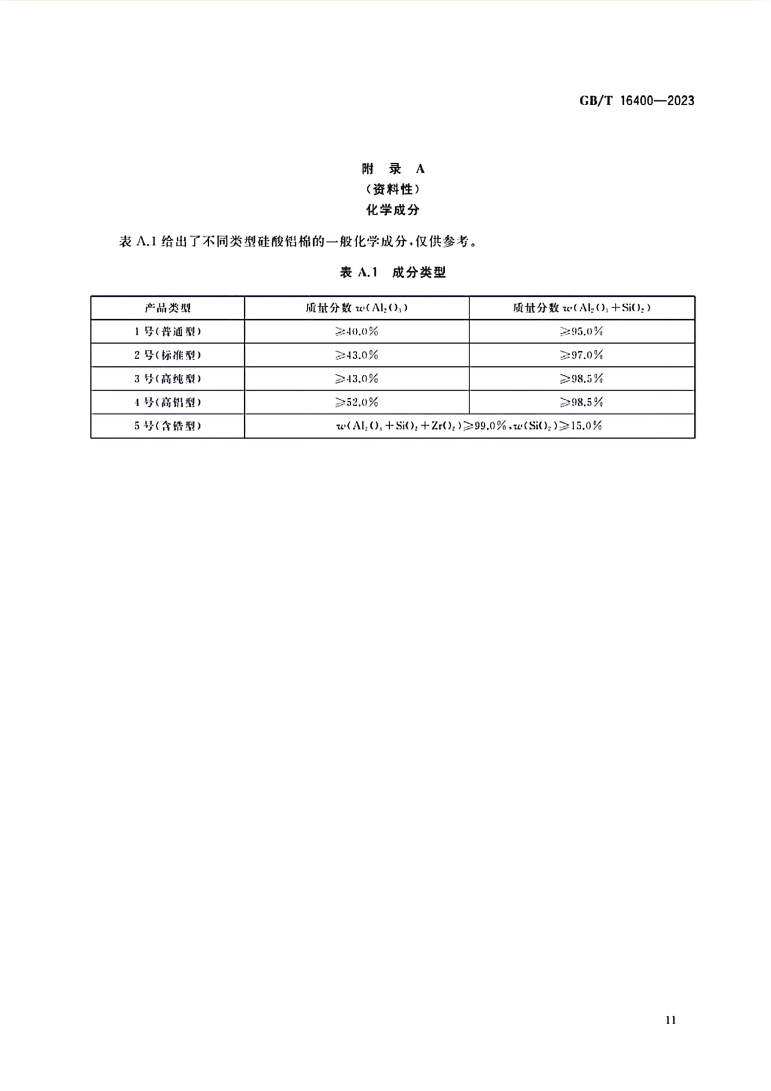

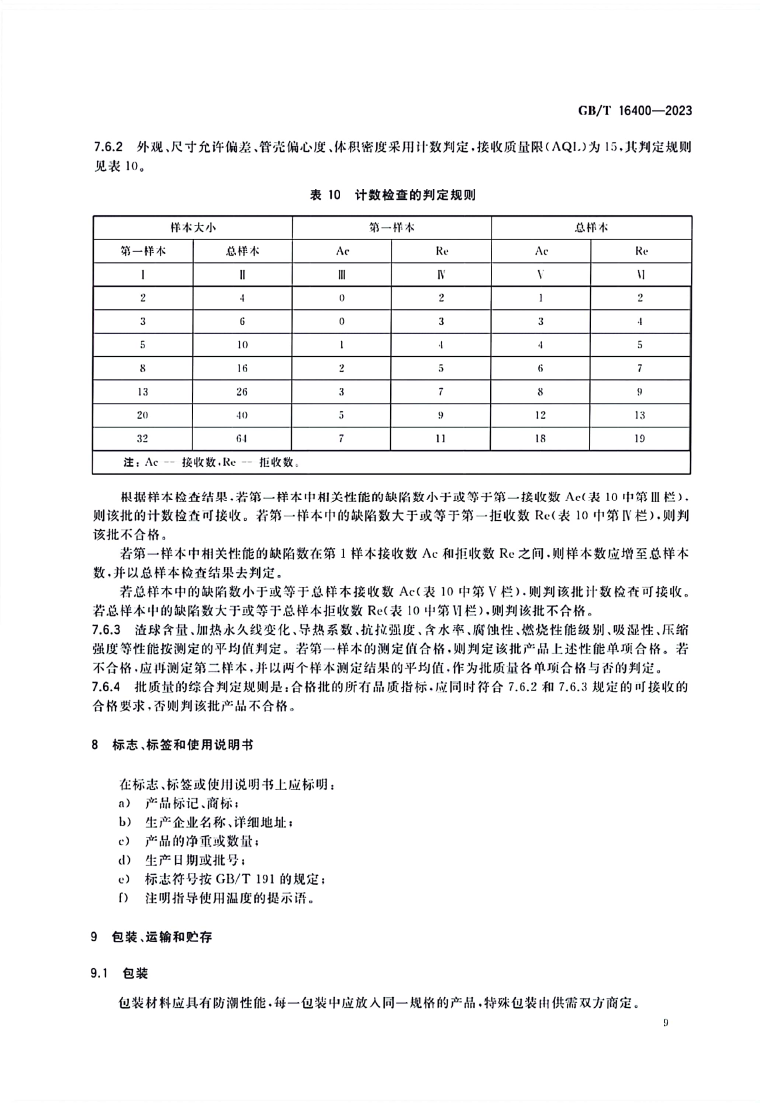

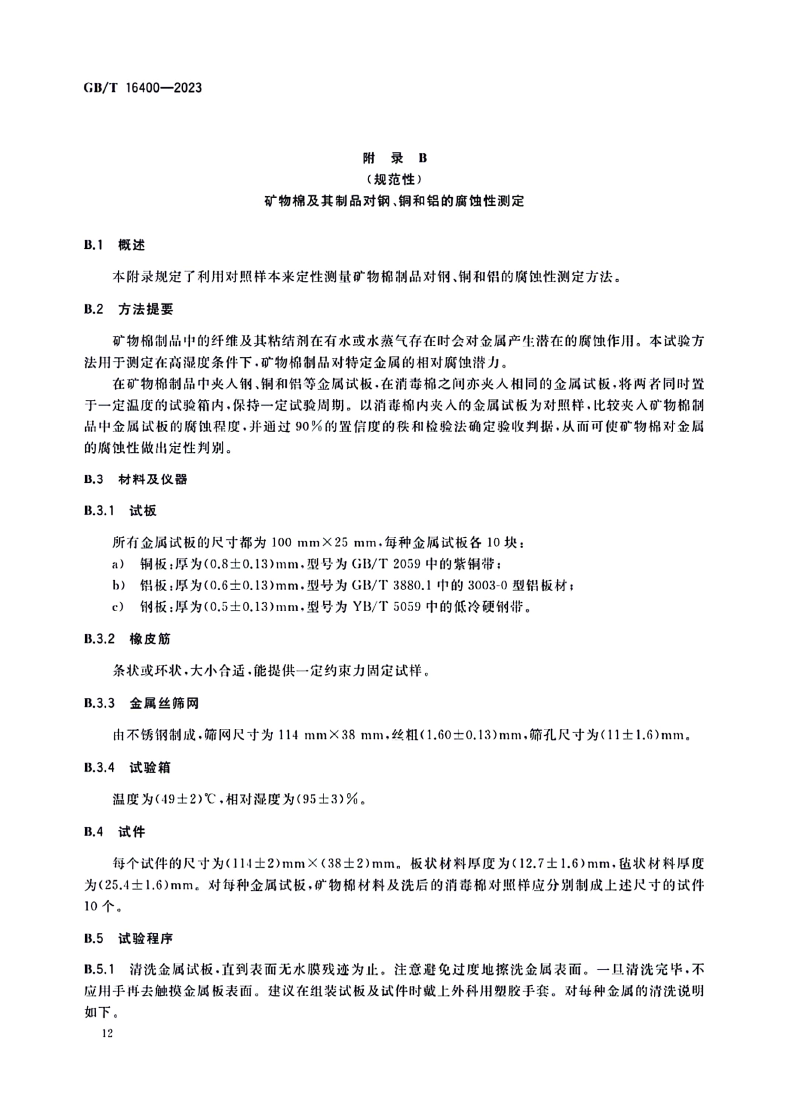

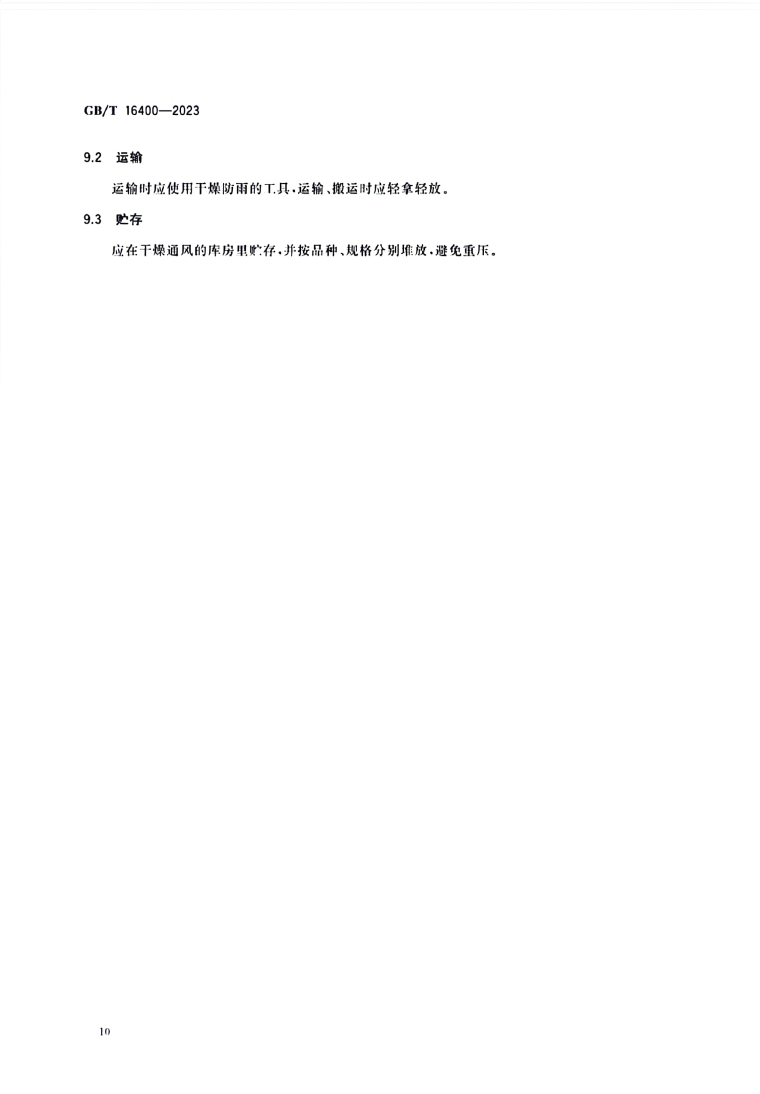

-1.png) -2.png) -3.png) -4.png) -5.png) -6.png) -7.png) -8.png) -9.png) -10.png) -11.png) -12.png) -13.png) |
