硅酸铝纤维保温系列
具有现代化水平,高科技含量的多连体硅酸铝制品生产线,是满足大型工程和大需求量的可靠保证。

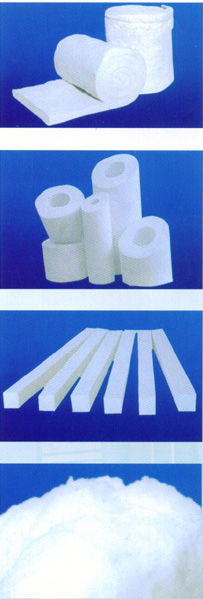

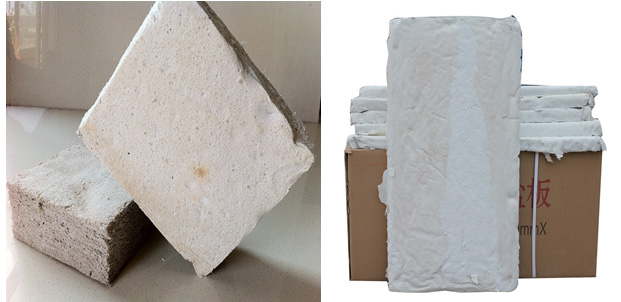

[硅酸铝板]
在喷吹过程中加入国际通用的粘结剂,经固化室热风穿透定型,电子计算机控制切割成型的硅酸铝板材。
主要技术指标:
项目 |
普通硅酸铝板 |
高密度硅酸铝板 |
颜色 |
白 |
白 |
体积密度(kg/
m3) |
150(±5) |
170-600(±5) |
各热面下导热系数
(w/m.k) |
0.035(20℃) |
0.035(20℃) |
0.09(400℃) |
0.85(400℃) |
0.126(600℃) |
0.124(600℃) |
0.159(800℃) |
0.16(800℃) |
永久线收缩(%)
(保温24小时) |
-4.0
(900-1000℃) |
-4.0
(900-1000℃) |
渣球含量(%)ø>0.25mm |
10.2 |
10.5 |
纤维细度(μm) |
2-3 |
2-3 |
备注:以上数据按国标规定的测试方法测得 |
说明:硅酸铝制品在初次使用时,当构件温度超过200摄氏度时硅酸铝制品会出现轻度烟雾,此为硅酸铝粘结剂挥发,短时间内硅酸铝制品会变为褐色,运行1-3天后硅酸铝自然恢复白色,而且对产品质量不会造成任何的影响。
[硅酸铝毡]
可广泛用于电力锅炉、气轮机及核电隔热、高温管道加热装置壁衬,化工高温反应设备、焊接件、异型金属铸件消除应力的隔热,建筑防火、窑炉炉门、顶盖隔热。
规格:长1000-10000mm,宽:400、600、1200mm,厚:15-100mm
主要技术指标:
名称
项目 |
硅酸铝纤维卷毡 |
硅酸铝纤维平毡 |
体积密度 |
70-120 |
100-140 |
纤维直径(µm) |
2.4 |
2.4 |
永久线收缩率 |
1000 |
1000 |
24 |
24 |
-4 |
-3.9 |
渣球含量(%)0.25mm |
10.2 |
10.5 |
各热面下导热系数(w/m.k) |
0.034(20℃)
0.096(400℃)
0.132(600℃) |
0.034(20℃)
0.095(400℃)
0.132(600℃) |
备注 |
以上数据按国标规定的测试方法测得 |

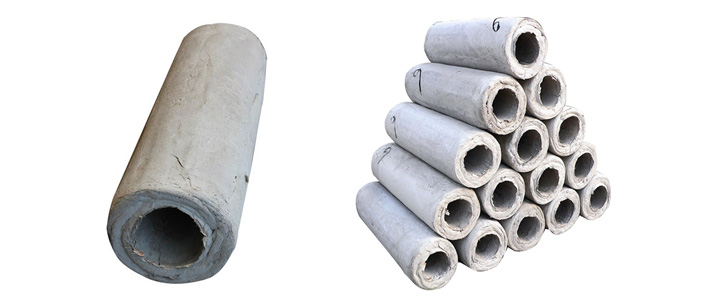

[硅酸铝管]
可广泛用于电力锅炉高温管道壁衬、热电蒸汽管道传输保温、化工工业高温管道保温。
规格:内径18-1220mm壁厚30-150mm长1000mm
主要技术指标:
品名
项目 |
硅酸铝纤维管 |
异型制品 |
使用温度(℃) |
1000 |
1260 |
体积密度(kg/m3) |
100-180 |
150-300 |
导热系数(w/m.k) |
0.034(20℃) |
0.127(600℃) |
0.12(400℃) |
0.20(1000℃) |
0.12(600℃) |
|
渣球含量(%)0.25mm |
11 |
13.6 |
永久线收缩率% |
-3.5 |
-2 |
保温24小时 |
600℃ |
1000℃ |
[硅酸铝棉]
具有低导热率、优良的热稳定性化学稳定性不含粘结剂和腐蚀性物质的硅酸铝纤维棉,可用于设备的填充、纤维浇注料、涂抹料原料、真空成型制品原料。
主要技术指标:
品名 |
普通型 |
高铝型 |
颜色 |
白 |
洁白 |
工作温度(摄氏度) |
1000 |
1260 |
纤维直径(µm) |
2-3 |
2-3 |
AL2O3 |
44 |
52-54 |
AL2O3+SiO2 |
96 |
99 |
Fe2O3 |
<1.2 |
0.2 |
Na2O+K2O |
≤0.5 |
0.2 |
|
